उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | गर्म पानी के लिए आंतरिक स्टेनलेस स्टील की अंगूठी प्लास्टिक-स्टील समग्र पैनल के साथ | सामग्री: | स्टील और कुंवारी PEX |
|---|---|---|---|
| प्रयोग: | जल आपूर्ति पाइपलाइन प्रणाली | भविष्य: | आंतरिक स्टेनलेस स्टील की अंगूठी के भीतर |
| संरचना: | इनर स्टेनलेस रिंग + 100% वर्जिन PEX + हॉट डिप जस्ती स्टील पाइप। | आकार: | डीएन25-डीएन400 |
| रंग: | आंतरिक प्लास्टिक पाइप के लिए लाल | ||
| प्रमुखता देना: | 100 मिमी प्रबलित प्लास्टिक पाइप,प्रबलित प्लास्टिक पाइप 4 मिमी,6 मीटर प्रबलित प्लास्टिक पाइप |
||
ग्रेड: गर्म पानी

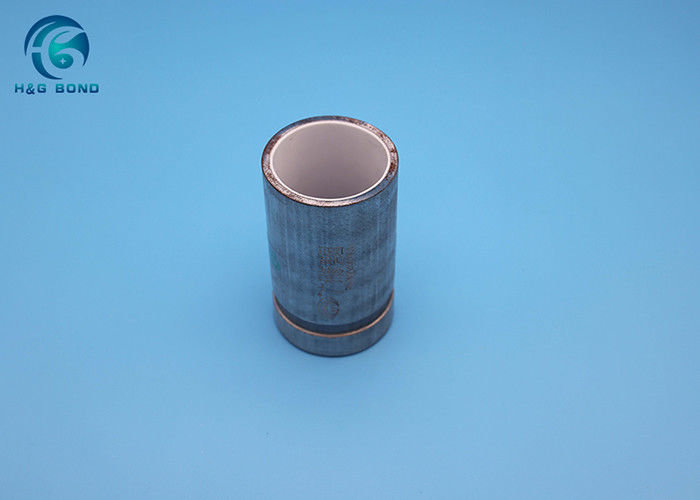

उत्पाद: गर्म पानी के लिए इनर स्टेनलेस स्टील रिंग प्लास्टिक-स्टील कम्पोजिट पैनल के साथ
भौतिक गुण
| भीतरी व्यास | बाहरी व्यास | स्टील पाइप की मोटाई | प्लास्टिक पाइप की मोटाई | पाइप की लंबाई | |
| मिमी | में | मिमी | मिमी | मिमी | मिमी |
| 15 | 1/2 | 21.3 | 2.8 | 1.5 ± 0.2 | 6000 |
| 20 | 3/4 | 26.9 | 2.8 | 1.5 ± 0.2 | 6000 |
| 25 | 1 | 33.7 | 3.2 | 1.5 ± 0.2 | 6000 |
| 32 | 11/4 | 42.4 | 3.5 | 1.5 ± 0.2 | 6000 |
| 40 | 11/2 | 48.3 | 3.5 | 1.5 ± 0.2 | 6000 |
| 50 | 2 | 60.3 | 3.8 | 1.5 ± 0.2 | 6000 |
| 65 | 21/2 | 76.1 | 4.0 | 1.5 ± 0.2 | 6000 |
| 80 | 3 | 88.9 | 4.0 | 2.0 ± 0.2 | 6000 |
| 100 | 4 | 114.3 | 4.0 | 2.0 ± 0.2 | 6000 |
| 125 | 5 | 139.7 | 4.0 | 2.0 ± 0.2 | 6000 |
| 150 | 6 | 165.1 | 4.5 | 2.0 ± 0.2 | 6000 |
| 200 | 8 | 219.0 | 6 | 2.5(0,-0.5) | 6000 |
| 250 | 10 | 273.1 | 7.0 | 3.0 ± 0.5 | 6000 |
| 300 | 12 | 323.9 | 8.0 | 3.0 ± 0.5 | 6000 |
| 350 | 14 | 377 | 8.0 | 3.0 ± 0.5 | 6000 |
| 400 | 16 | 426 | 8.0 | 3.0 ± 0.5 | 6000 |
खांचे मानक गहराई चौड़ाई और सहनशीलता
| पाइप का व्यास | खाई की गहराई | गली की चौड़ाई | सामान्य अंतर |
| 60 ~ 150 | 1.9 मिमी ~ 2.3 मिमी | 9 मिमी ~ 9.5 मिमी | ± 1 मिमी |
| 200 ~ 250 | 2.4 मिमी ~ 2.7 मिमी | 11.4 मिमी ~ 12.4 मिमी | ± 1 मिमी |
| 300 | 2.6 मिमी ~ 3.0 मिमी | 11.4 मिमी ~ 12.4 मिमी | ± 1 मिमी |
उत्पादन प्रसंस्करण:
आवेदन पत्र
घरेलू जल, पेयजल और परियोजनाओं, अन्य प्रासंगिक क्षेत्रों के लिए जल आपूर्ति पाइप प्रणाली।
लाभ
1. उच्च यांत्रिक शक्ति।आंतरिक ठोस रिंग स्टील-प्लास्टिक मिश्रित पाइप में गर्म-डुबकी जस्ती स्टील पाइप के समान उत्कृष्ट यांत्रिक शक्ति होती है।इसमें प्रभाव, झुकने और दबाव के लिए मजबूत प्रतिरोध है, और ऑपरेटिंग दबाव की सीमा 1.6Mpa से कम या उसके बराबर है।
2. जंग रोधी और लंबी सेवा जीवन।संवहन द्रव धातु से प्रभावी रूप से पृथक होता है, केवल प्लास्टिक की परत के संपर्क में होता है, और इसमें एक अच्छा जंग-रोधी प्रभाव होता है, जो पाइपलाइन के सेवा जीवन को बहुत बढ़ाता है, और सामान्य परिस्थितियों में 70 वर्षों तक इसका उपयोग किया जा सकता है।
3. द्रव प्रतिरोध छोटा है।आंतरिक ठोस अंगूठी के साथ स्टील-प्लास्टिक मिश्रित पाइप की आंतरिक दीवार चिकनी होती है, घर्षण गुणांक छोटा होता है, प्रवाह दर तेज होती है, कोई पैमाना जमा नहीं होता है, और द्रव प्रतिरोध छोटा होता है।
4. अच्छा स्वच्छता प्रदर्शन।पंक्तिबद्ध प्लास्टिक पाइप खाद्य-ग्रेड प्लास्टिक, ब्रांड-वर्जिन PEX से बना है, जो संप्रेषित माध्यम को प्रदूषित नहीं करेगा, भीतरी दीवार चिकनी, पैमाने और जंग से मुक्त है, यह सुनिश्चित करता है कि पानी की गुणवत्ता और स्वच्छता संकेतक घरेलू जल संचरण को पूरा करते हैं और वितरण मानकों, और गुणवत्ता अंतरराष्ट्रीय गुणवत्ता स्तर तक पहुँच जाती है।
5. प्लास्टिक और स्टील पाइप अच्छी तरह से मिश्रित होते हैं।मजबूत आसंजन, गिरना आसान नहीं है, अच्छा सीलिंग प्रदर्शन, कोई रिसाव सुनिश्चित करने के लिए कोई पिनहोल या दरार नहीं है।
6. प्लास्टिक की परत का प्रदर्शन अच्छा है।कम तापीय चालकता, पर्यावरण संरक्षण और ऊर्जा की बचत, अच्छा कम तापमान भंगुरता और छोटे विस्तार गुणांक।
7. सरल स्थापना।पारंपरिक स्थापना प्रक्रिया, और मजबूत सीलिंग ऊर्जा अवशोषण के साथ मिलान पाइप फिटिंग का उपयोग, कनेक्शन विश्वसनीय, सरल और तेज़ है।पाइपलाइन को बनाए रखना आसान है और रखरखाव की लागत कम है।
8. मुख्य उपकरण स्व-विकसित है और इसमें ऐसी विशेषताएँ और पेशेवर तकनीक हैं जिनकी सामान्य उद्यम नकल नहीं कर सकते।उत्पादन क्षमता और उत्पादन क्षमता सामान्य उद्यमों की तुलना में 3-5 गुना अधिक है।ग्राहकों द्वारा आवश्यक लीड समय सुनिश्चित किया जा सकता है।
हॉट डिप गैल्वनाइज्ड स्टील पाइप का निरीक्षण - पाइप के अंदरूनी हिस्से को पॉलिश करना - पीई / PEX पाइप डालें - उच्च दबाव और उच्च तापमान और स्टील पाइप और PEX पाइप को मिलाने के लिए हीटिंग - कूलिंग-फिक्सिंग पाइप हेड - इनर स्टेनलेस स्टील को ठीक करें अंगूठी- लेखन शब्द- कवर-पैकिंग-स्टोरेज में रखें।
स्थापना और कनेक्शन विधि
1. नाली कनेक्शन
एक।एक मानक-अनुपालन वाली ग्रोव्ड फिटिंग का चयन करें;
बी।नालीदार पाइप के जोड़ का काम का दबाव पाइपलाइन के काम के दबाव से मेल खाना चाहिए;
सी।समग्र पेयजल मानक की रबर सीलिंग रिंग का चयन करें, और गर्म पानी का पाइप तापमान प्रतिरोधी रबर सीलिंग रिंग को अपनाता है।
2. थ्रेडेड कनेक्शन
एक।आवश्यकताओं को पूरा करने वाली थ्रेडेड फिटिंग चुनें;
बी।प्लास्टिक-लाइन वाले पाइप को सीधे वाल्व से नहीं जोड़ा जाएगा, और प्लास्टिक के साथ लाइन वाले पीतल के आंतरिक और बाहरी धागे के साथ एक विशेष संक्रमण पाइप का उपयोग किया जाएगा;
सी।प्लास्टिक-लाइन वाले पाइप सीधे पानी की आपूर्ति स्पिगोट से जुड़े नहीं होंगे, और एक विशेष पीतल के आंतरिक थ्रेड पाइप संयुक्त का उपयोग किया जाएगा;
डी।प्लास्टिक-लाइन वाले पाइपों को तांबे के पाइपों और प्लास्टिक पाइपों से जोड़ते समय विशेष संक्रमण जोड़ों का उपयोग किया जाना चाहिए;
3. निकला हुआ किनारा कनेक्शन
एक।जब पाइपलाइन प्रणाली का काम का दबाव 1.0Mpa से अधिक और 2.5Mpa से कम हो, तो निकला हुआ किनारा कनेक्शन का उपयोग किया जा सकता है;
बी।निकला हुआ किनारा का दबाव स्तर पाइपलाइन के कामकाजी दबाव से मेल खाता है;
सी।निकला हुआ किनारा गैसकेट के लिए रबर गैसकेट का उपयोग किया जाता है।जब बड़े-व्यास गास्केट को जोड़ने की आवश्यकता होती है, तो उन्हें तिरछे लैप जोड़ों का उपयोग करना चाहिए, न कि सपाट जोड़ों का।
